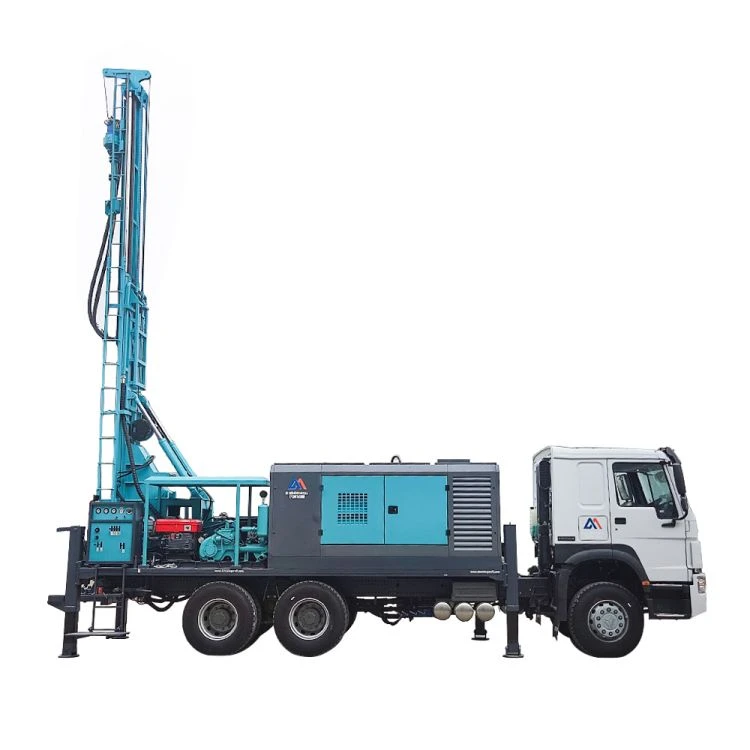

Оборудване за сондажи за вода, монтирано на камиони





Технически параметри	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Дълбочина на пробиване (m)	180	250	280	350	400	500	680	800
Диаметър на свредлото (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Оборудван двигател	Yuchai 65kW или PTO	Yuchai 70kW или PTO	Yuchai 75kW или PTO	Yuchai 92kW или PTO	DEUTZ 103kW или PTO	Yuchai 118kW или PTO	Cummins 154kW или PTO	Cummins 194kW или PTO
Ход на подаване (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Дължина на сондажната тръба (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Скорост на въртене (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Въртящ момент (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Сила на повдигане на платформата (T)	12	14	17	18	25	26	30	36







Капацитет

Диаметър на отвора: 140 – 325 мм (51/2 инча – 13 инча)

Максимална дълбочина: 250 метра @ 203 mm (8 инча) диаметър

Метод на пробиване: DTH и ротационно сондиране



Основен двигател

Вариант 1: Използвайте PTO система и използвайте трансмисионна скоростна кутия, за да получите мощност от двигателя на камиона (290hp/336hp/371hp) за задвижване на хидравличната система.

Вариант 2: Индивидуална конфигурация на съоръжението с дизелов двигател 75kw.



Структура на платформата

Тежкотоварна заварена стоманена конструкция тип I и C, покрита с 5 mm решетъчни плочи



Монтаж на мачтата

Композитната пробивна стрела се повдига от двойни цилиндри, увеличавайки повдигащата сила и намалявайки транспортните размери.

Обща дължина на мачтата: 8000 мм

Ход на въртяща се глава: 6600 мм

Боравене с прът: 6 м

Централен отвор: 14 инча (355 mm)

Цилиндри за повдигане на мачтата: Мачтата се повдига от двойни хидравлични цилиндри



Система за захранване

1 x двойно действащ хидравличен цилиндър със система за навиване на въже 1:3

Издърпваща сила: 17 тона

Издърпваща сила: 10 – 110 тона

Скорост на изтегляне: 25 м/мин

Скорост на изтегляне: 30 м/мин



Монтаж на въртяща се глава

Саморазработен стоманен корпус с редуктор с цилиндрични зъбни колела и смазване в маслена баня, задвижван от двойни хидравлични мотори.

Максимален въртящ момент: 6000 Nm

Скорост: 66 – 135 об/мин фино управление



Хидравлична система

2 x дозиращи помпи за подаване и въртене

1 x дозираща помпа за помпа за кал

3 x дозиращи помпи за хидравличен охладител, спомагателна работа и микроподаване.

Максимално системно налягане: 2900 psi (200 bar)

Охладител на хидравлично масло: 70 gpm

Капацитет на резервоара за хидравлично масло: 600 литра



Контролен панел

Централният контролен панел е разположен в задната част на уреда с лесен достъп до пода на сондажа и е оборудван с всички необходими инструменти, системи за управление и аварийни превключватели. Предвидено е заключващо устройство, за да се гарантира безопасността на контролния панел.



Гаечен ключ за отстраняване

Предвидени са 4 х хидравлични нивелиращи крика за бърза настройка и нивелиране на криковете, оборудвани с тежки телескопични водачи. Предвидени са заключващи възвратни клапани за безопасност и имат достатъчна товароносимост.



Помпа за впръскване на вода/пяна (по избор)

Водонагнетателна триплексна помпа с хидравлично управление с необходимите аксесоари, регулатор на налягането, регулатор на потока, възвратен клапан и смукателен филтър.

Максимален поток: 80 lpm

Максимален натиск: 40 кг/кв.см

Устройство за смяна на единичен прът: Ръчно задвижван устройство за смяна на един прът за закрепване на сондажен прът към въртяща се глава

Лебедка: Хидравлично задвижвана спомагателна лебедка за зареждане на сондажни пръти в смяна на пръти с товароподемност 5 тона.



Машина за заваряване

Хидравлично задвижван полу-безчетков алтернатор за заваряване се предлага за заваръчна обвивка

Препоръчителен размер на електрода: само 2,5 mm до 5 mm

Заваръчен ток: 300 ампера при 60% работен цикъл

Допълнителна монофазна: 6.0 kVA @ 220v, 50 Hz



Лубрикатор за газопровод

Предлага се вграден лубрикатор с положително действие тип Вентури за смазване на чукове в дупки.

Обем на резервоара за гориво: 15 литра

Работно налягане: 350 psi



Препоръчителен въздушен компресор

MININGWELL/ATLAS COPCO/LIUTECH

Капацитет на въздушния компресор:

1100CFM – 25 BAR – 309kW двигател

900CFM – 22 BAR – 228kw двигател



Кална помпа

Кална помпа BW 250 с хидравлично управление

Ход: 4" (100 mm)

Мощност на двигателя: 15 Kw

Дебит (препоръчителен максимум): 250L/min

Максимално работно налягане: 2.5Mpa

Допълнителни аксесоари: Нощна лампа, кутия за инструменти, стойка за чук

Ръководство за потребителя: Ръководство за експлоатация, поддръжка и резервни части



Опции за камиони

Камион SINO HOWO: 6*4/6*6/8*4

Камион Dongfeng: 6*4/6*6/8*4

Камион Shaanxi: 6*4/6*6/8*4







Нашата сондажна сондажна машина, монтирана на камион, е персонализиран продукт, който клиентите могат да персонализират според действителните си нужди.
