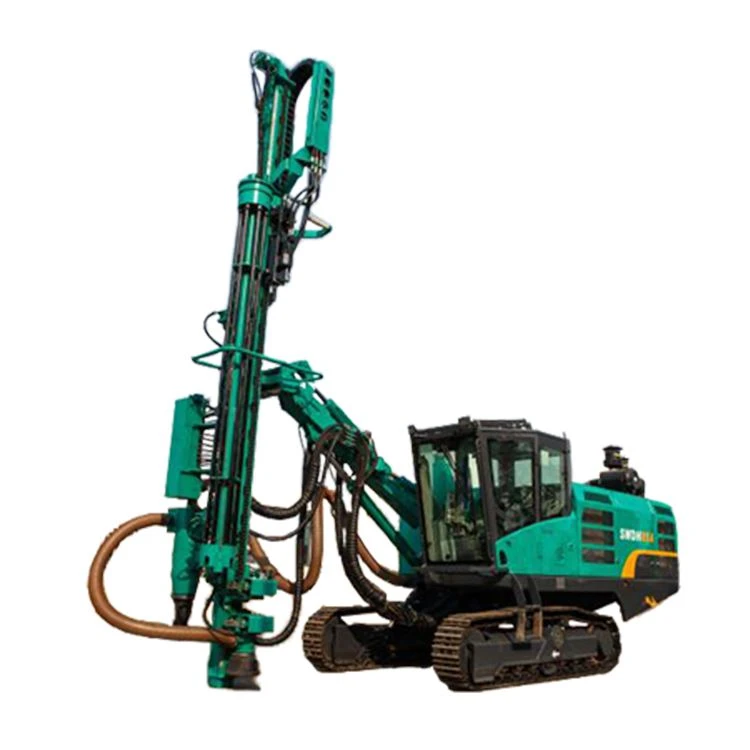

Топ повърхностна свредла на чук

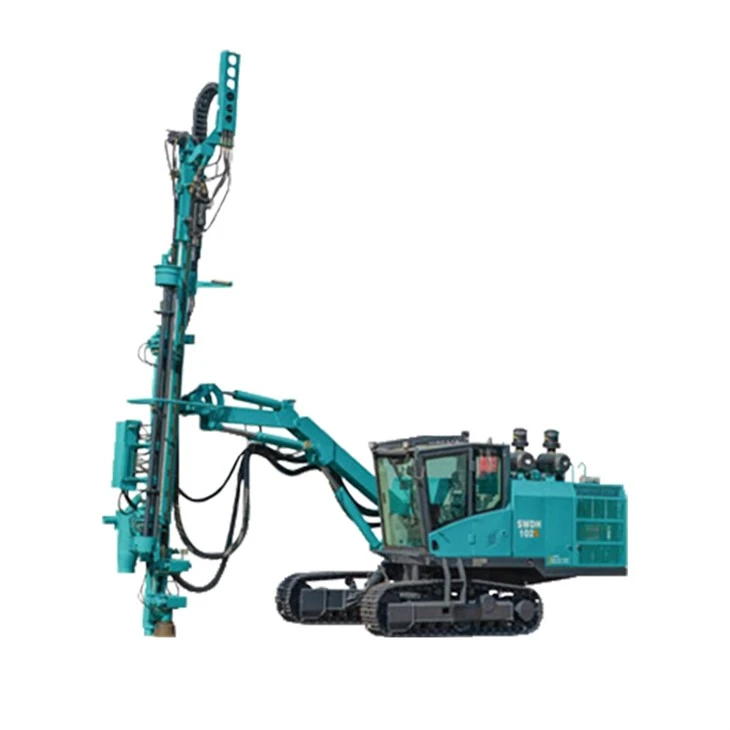

SWDH Series Full Hydraulic Top Hammer Dright е платформа за свредло на марката Sunward, която нашата компания представлява ., тя е проектирана според условията на работа на малки и средни кариери и малки мини-пити . се използва главно за пробиване на скали с твърдост от F10 или по-горе .

Изпрати запитване

Описание

一, какво е свредло на повърхността на горния чук?

Топ сондажната платформа е сондажна платформа, която фиксира скалната свредла в горната част на задвижващия лъч, предава енергията на удара през сондажа и си сътрудничи със системата за въртене и задвижване, за да завърши операцията за сондиране на повърхността ., тя е подходяща за твърди скални и средни твърди скални образувания и се използва широко в:

Конструкция на отвори за взривяване на мината с отворен пит

Фондация Разкопки в строителството на пътя и железопътната линия

Пробиване в каменни фабрики и кариери

Мащабни инфраструктурни проекти като хидроенергийни станции

2, как работи горната свредла на сондажа на чука

Най -добрите тренировки за чук работят заедно за извършване на операции за сондиране чрез три основни действия:

Въздействие:Хидравличната скална тренировка в горната част генерира висока честотна сила на удара, която се предава на бита на свредлото през кухото свредло, за да се разруши скалата .

Въртене:Инструментът за пробиване се задвижва от независим въртящ се двигател, за да се върти, за да си сътрудничи с удара, за да образува рязане .

Задвижване:Системата за задвижване прилага стабилно налягане надолу към бита на свредлото, за да се осигури непрекъснато счупване на скала .

В допълнение, сондажната платформа е оборудвана със система за отстраняване на прах, автоматична система за смяна на пръта, работна кабина и т.н. . за постигане на по -висока ефективност и оперативна безопасност .

3, Основни компоненти на горната свредла на чука

Топ чук

Инсталиран в предния край на захранващия лъч, извежда високочестотна енергия на въздействието .

Обикновено хидравлично задвижвана, честотата на въздействието може да достигне 2500-3000 пъти/минута .

Захранващ лъч

Използва се за поддръжка и ръководство на движението на инструмента за пробиване и може да се регулира вертикално или под ъгъл .

Система за свредло

Използване на серия t (като T38, T45, T51) Кухи шестоъгълни или кръгли стоманени свредло, свързани към скалната свредла .

Хидравлична захранваща система

Осигурява движеща сила за скални тренировки, задвижване, въртене, пълзящи и т.н. .

Система за отстраняване на прах

Сух или мокър отстраняване на прах, намаляване на замърсяването на праха и подобряване на безопасността на работата .

Устройство за пътуване

Предимно тип кръстовица, подходящ за здрав терен; Някои модели са на колела .

Операционна система

Съвременните сондажни платформи са оборудвани с кабина, интерфейс за управление на LCD и дори поддържат безжично дистанционно управление или отдалечена работа .

4, предимства и характеристики на горната сондажна сондаж

Бърза скорост на пробиване

Висока честота на въздействие и концентрирана енергия, подходяща за твърда скала .

Високо качество на перфорация

Стабилен диаметър на сондажа и малко отклонение, благоприятно за прецизен дизайн на взривяване .

Висока ефективност на горивото

В сравнение с DTH сондажните платформи, той е по-ефективен в средно твърда скала и има по-ниска единица консумация на енергия .

Висока степен на интелигентност

Съвременните сондажни платформи имат функции като GPS позициониране, запис на данни за пробиване и автоматична система за смяна на пръти .

Лесна поддръжка

Модулен дизайн, ключовите компоненти са лесни за замяна и поддържане .

5, топ чук срещу . dth

Проект	Най -високо сондиране на чук	DTH пробиване
Приложими скални образувания	Средно твърд до твърда скала	Трудно за много твърда скала, счупени слоеве
Диаметър на пробиване	Малка до средна бленда (64–127 мм)	Средна до голяма бленда (90–300 мм)
Дълбочина на пробиването	Умерено (<40 m)	Larger (>100m)
Ефективност	Високо (най-добре за средно твърда скала)	По -висока (по -добра ефективност в Hard Rock)
Потребление на енергия/икономическа ефективност	Ниско, ниско потребление на енергия на единица	Висока консумация на газ, сравнително висока цена

6, заключение

Top Hammer Surface Drill Drill Rig заема важна позиция в световните области на минното дело и фундаментното инженерство поради високочестотното си въздействие, ефективното сондиране и прецизното си управление. Особено подходящо е за средно твърди скални зони. Ако проектът изисква бързо образуване на дупки, прецизна позиция на отвора и строг контрол на разходите, бормашината Top Hammer несъмнено е предпочитаното решение.

Ако имате специфични нужди (тип скала, диаметър на отвора, дълбочина, цел), мога да ви помогна да препоръчате подходящ модел и да предоставите технически поддръжка на параметъра .

询问 chatgpt

Детайл на продукта

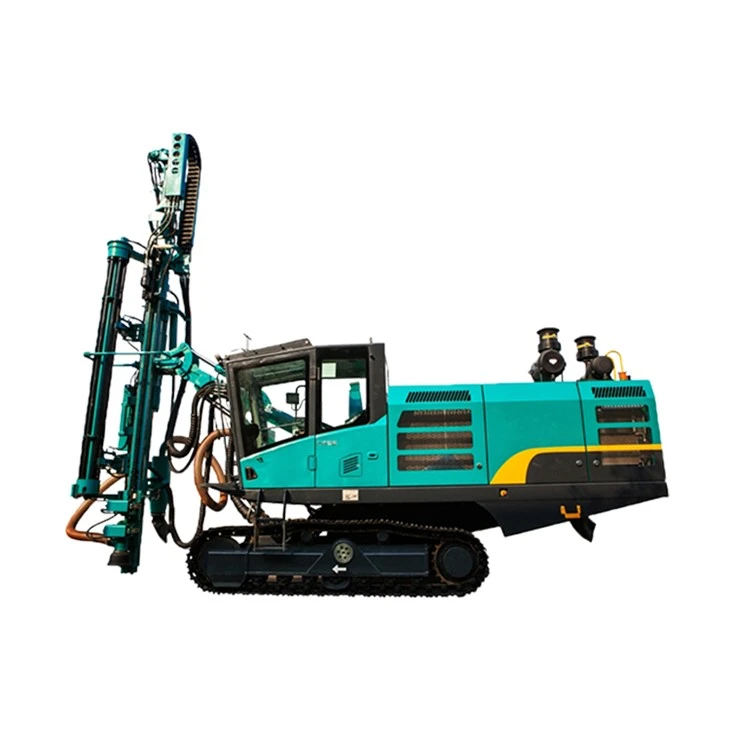

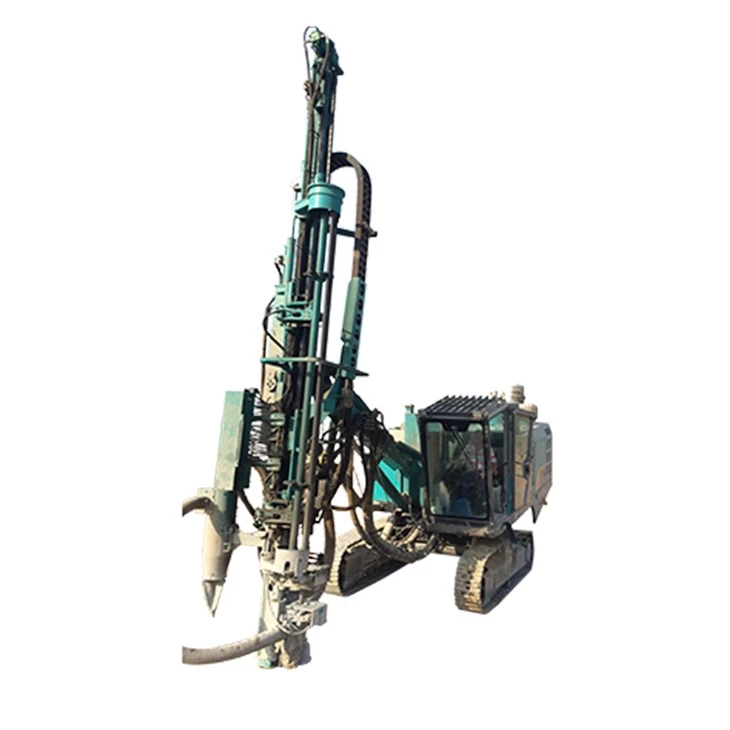

Тази максимална сондажна платформа е снабдена с усъвършенствана хидравлична скална тренировка, известна със своите възможности за бързо пробиване, енергийна ефективност, адаптивно движение, здрави умения за катерене и владеене при изпълнение на задачи за сондиране на сложни пейзажи .

Съвпадането на компресора-двигател на скалата на сондажа на сондажа на SWDH от серията SWDH с отворена яма за сондиране на чук е разумно, което може значително да намали разхода на гориво . Изчерпателните характеристики на хидравличната бормашина са:

1. Хидравлична скална тренировка с висока мощност, с голяма ефектна енергия и функция на контраатака, като ефективно намалява риска от залепване на пробиване и спестяване на сондажни инструменти;

2. Основните компоненти са международно известни марки, с добра надеждност, висока ефективност на работа и ниска консумация на енергия;

3. Скален референт за компресор-двигател на бормашина, икономичен/мощен режим на двойна работа, широка адаптивност на скалата и ниска работа на работа;

4. Цялата хидравлична сондажна платформа има компактна структура, малка и гъвкава, бърза скорост на ходене и силна способност за офроуд;

5. Хидравлична DTH сондажна платформа приема сгъваема тренировъчна ръка за покриване на зоната за пробиване наведнъж, която е подходяща за многоъгълно контролирано сондиране и бързо и бързо позициониране на пробиване .

6. Използването на студено-изтеглени двустранни водещи релси за образуване на структурни стоманени задвижващи греди, с висока якост и добра прецизност .

7. Пробиване на многоъгълни дупки, вертикални, наклонени и хоризонтални азимутни отвори могат да бъдат пробити .

8. Интелигентна обща система за управление на дъното, прецизно управление на ъгъла и дълбочина .

9. Планиране на пътя, планиране на последователността на дупките, графични насоки, бързо позициониране .

Приложение

Машината за сондиране на хидравлични платки може да се използва за сондиране на скални взривания в кариери, строителство, пътно инженерство, мини-пити и строителство на хидроенергийна станция .

Доставка и плащане

Всяко парче оборудване на Miningwell и сондаж се претърпява строга проверка на сигурността на натоварването, за да се гарантира безопасността на товара в контейнера .

Нашите методи за плащане: Кредитна карта, L/C, T/T, Western Union и ние подкрепяме доставката по въздух и по море .

Технически параметри	SWDH89S	SWDH102S	SWDH115F
Работни параметри
Обхват на отвора (mm)	64-115	76-127	76-127
Модел на свредла	T38,T45,T51	T45,T51	T38,T45,T51
Дължина на свредлото (мм)	3660	3660	3050
Дълбочина на икономическото сондиране (мм)	24	24	21
Хидравличен скален дрифтер
Въздействие мощност (KW)	14	18	20
Въртящ се въртящ момент (nm)	700	1000	1300
Скорост на въртене (nm)	0-180	0-150	0-175
Дизелов двигател
Модел	КАТ C7.1	КАТ C7.1	КСБ4.5
Мощност (kW/rpm)	168/2200	168/2200	97/2200
Резервоар за гориво (L)	450	450	300
Въздушен компресор
Налягане (BAR)	8	10	/
F . a . d (m3/min)	8	10	/
Тренировъчна ръка
Тип	Сгъваема ръка	Сгъваема ръка	Единична права ръка
Ъгъл на повдигане (степен)	+70~-10	+70~-10	-30~+45
Ъгъл на сгъване (степен)	65~165	65~165	/
Ъгъл на люлеене (степен)	+20~-30	+20~-30	+30~-30
Авансова част
Авансова дължина (mm)	7300	7300	6700
Компенсационен инсулт (mm)	1200	1200	1200
Ъгъл напред (степен)	140	140	140
Ъгъл на флип (степен)	-20~90	-20~90	-20~90
Макс . авансова скорост (m/s)	0.8	0.8	0.8
Max . задвижване (kn)	25	25	25
Способност за ходене
Max . скорост на ходене (km/h)	4.2	4.2	4.2
Max . ТРАКЦИЯ (KN)	100	100	80
Оценяване (степен)	25 градуса	25 градуса	25 градуса
Ъгъл на люлеенето на рамката (степен)	-7~+12	-7~+12	-10~+10
Наземен клирънс на шасито (mm)	400	400	400
Размери
Тегло (кг)	15000	15000	12000
Дължинаширинависочина (работеща) (m)	92x2.6x8.6	92x2.6x8.6	6.68x2.42x7.98
Дължинаширинависочина (транспорт) (m)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4
