Какво представлява самопробивният анкерен болт?
A Самопробиващ анкерен болте куха стоманена греда с резба, която служи както като сондажен прът, така и като анкерен прът. По време на сондирането фугиращата смес протича през кухата сърцевина, свързвайки котвата директно със заобикалящата формация.
Системата се използва широко заедно със сондажно оборудване като напрверижни сондажни машиниивъздушни компресори

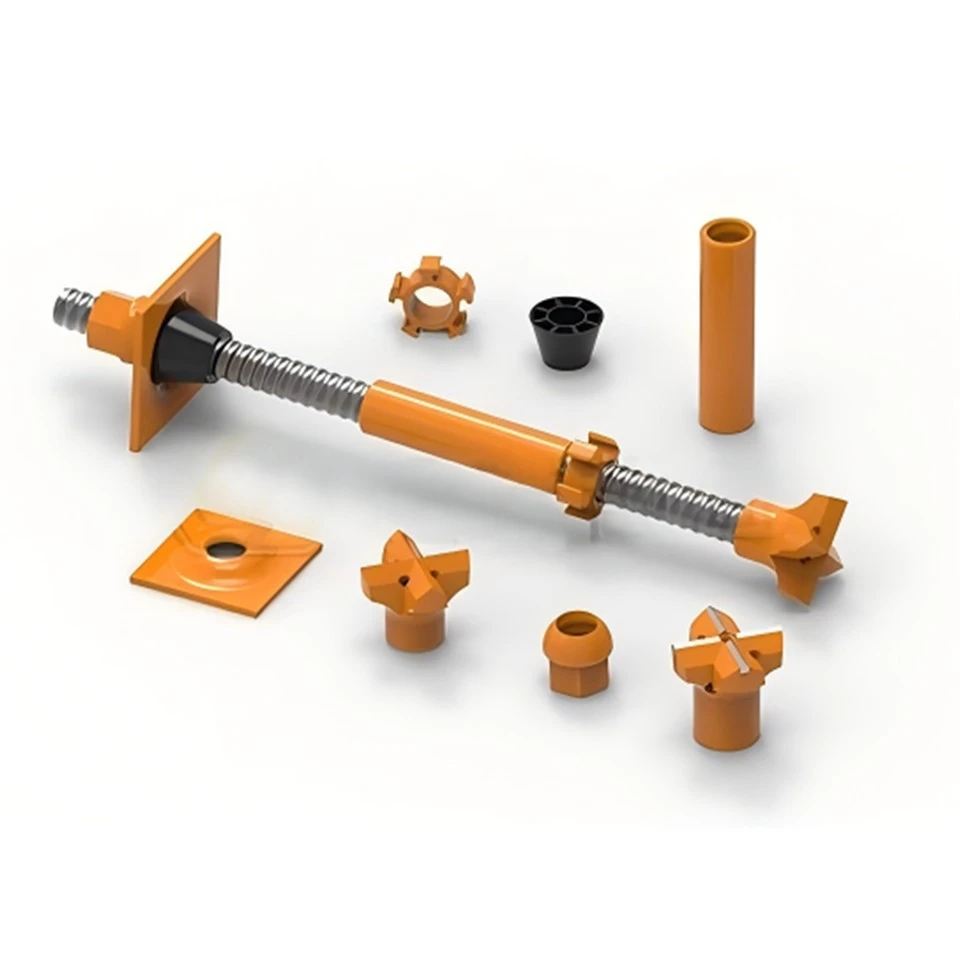

Компоненти на самопробивната анкерна система
Пълната система SDA се състои от:
Куха анкерна греда
Предлага се в T30 / T40 / T45 / T52 / T73 / T76.
Свредла
Различните земни условия изискват различни битове:
Карбидни битове
Глинени парчета
Кръстосани битове
Бита за крила
Съединители и гайки
Използва се за удължаване и опъване на пръта.
Носещи плочи
Осигурява опора на повърхността.
Аксесоари за инжектиране на фуги
Основни характеристики на самопробивния анкерен болт Dminingwell
① Конструкция в една- стъпка – не е необходима обшивка
Тази функция го прави особено подходящ за мека или рохкава земя, която лесно се срутва.
② Висока товароносимост
Непрекъснатите външни резби осигуряват отлична якост на опън, отговаряйки на изискванията за укрепване на фундамента и скална опора.
③ Куха сърцевина за фугиране
Осигурява пълно запълване и здраво залепване.
④ Широка гама от свредла
Подходящ за пясък, чакъл, изветрели скали, напукани скали и смесени образувания.
⑤ Допълнителна анти{0}}защита от корозия
Горещо поцинковане
Епоксидно покритие
Двойна защита от корозия
Технически параметри (примерни модели)
1. Куха анкерна греда
| Изображение | Модел | Якост на опън (kN) | Граница на провлачване (kN) | Удължение (%) | Бележки |
|---|---|---|---|---|---|
| (изображение) | HER25N | 200 | 150 | 8 | Ляв-или десен-резец може да се персонализира |
2. Свредла
| Изображение | Тип | Модел | Диаметър (mm) | Подходящи земни условия |
|---|---|---|---|---|
| (изображение) | Напречно стоманено накрайник | HSR25/42 | 42 | Кал, чакъл, креда, варовик, глинеста почва, изкуствен пълнеж, слаб бетон |
| (изображение) | Напречен карбиден бит | HSR25/42 | 42 | Мека-средна скала, чакъл с калдъръм, натрошена скала, неармиран бетон |
| (изображение) | Бутон стоманен бит | HSR25/42 | 42 | Натрошени образувания, мек пясъчник, варовик, чакъл, меки скални слоеве |
| (изображение) | Твърдосплавен накрайник | HSR25/42 | 42 | Мека – средно изветряла скала, калдъръмени слоеве, туф, филит, вулканична скала |
3. Ядки
| Изображение | Тип | Модел | Напречни плоскости (mm) | Дължина (mm) | Бележки |
|---|---|---|---|---|---|
| (изображение) | Шестоъгълна гайка | HER25-L35 | 41 | 35 | Сила-съответстваща на съвместимата опорна греда |
| (изображение) | Сферична гайка | HER25-L40.5 | 41 | 40.5 | Сила-съответстваща на съвместимата опорна греда |
4. Анкерна плоча
| Изображение | Тип | Модел | Дължина на страната (mm) | дебелина (mm) | Бележки |
|---|---|---|---|---|---|
| (изображение) | Квадратна плоча | HER25-L150-T6 | 150 | 6 | Налични персонализирани размери |
5. Адаптер за свредло
| Изображение | Модел | Съвместим анкерен прът | Съвместим бит | Бележки |
|---|---|---|---|---|
| (изображение) | SSR25/R32 | R25 | R32 | Позволява връзка между анкерни пръти R25 и по-големи свредла R32 |
6. Други аксесоари
| Изображение | Име на аксесоар |
|---|---|
| (изображение) | Водеща втулка |
| (изображение) | Ротационен адаптер за фугиране |
| (изображение) | Адаптер за дръжка за пневматична бормашина |
| (изображение) | Адаптер за дръжка за хидравлична бормашина |
| (изображение) | Адаптер за опашка за DTH чук |
Приложения на самопробивни анкерни болтове
-
Системата намира широко приложение в:
✔ Тунелиране и подземно строителство
За скална опора, укрепване на сводове и предварително-фугиране.
【: Тунелна сондажна машина】✔ Копаене и пещери
Болтове за покрив, укрепване на стени.
✔ Стабилизиране на склонове и предотвратяване на свлачища
Работи ефективно в рохкава почва и напукани склонове.
【 :Геотехническа сондажна платформа】✔ Укрепване на основи и микропилоти
Самопробивните анкерни болтове често работят заедно с:
【 : Ротационна сондажна машина】
【 : Хидравлична верижна платформа】
Сравнение: SDA болт срещу традиционен анкер
| Традиционен метод | SDA болт |
|---|---|
| Нуждае се от обков | Не се изисква обвивка |
| Сондажът лесно се срутва | Стабилно пробиване дори в рохкава почва |
| Бавно строителство | Висока скорост на монтаж |
| Много{0}}етапен процес | Едноетапно-пробиване + фугиране + анкериране |
Как SDA болтовете работят с другите ви продукти
За да се подобри ефективността на пробиване, системата SDA често се съчетава с:
✔ Винтов въздушен компресор
Осигурява непрекъснат въздушен поток под високо{0}}налягане за пробиване.
【 :Мобилен винтов въздушен компресор】
✔ DTH чук и DTH бит
При сондиране в по-твърди геоложки формации.
【 :DTH Hammer Series】
✔ Сондажно съоръжение за кладенци за вода / верижно сондажно съоръжение
Използва се за подготовка на почвата и пред{0}}подпорно сондиране.
【 : Сондажна платформа за кладенци】
【 :Версена пневматична сондажна машина】
Защо да изберете самопробивен анкерен болт Dminingwell?
Стоманени анкерни пръти- с висока якост
Пълна гама от T30–T76
CE/ISO-сертифицирано производство
Персонализирани дължини, свредла, покрития и аксесоари
Голям инвентар и бърза доставка
Силна инженерна поддръжка и дългосрочен{0}}опит в проекти
与企业品牌类内链自然结合:
【 :Относно Дмининgwell】
ЧЗВ
Q1: Могат ли самопробивните анкерни болтове да се използват в пясъчни или срутващи се образувания?
да Болтовете SDA са предназначени за слаби, рохкави и срутващи се терени, където традиционните котви се провалят.
Q2: Мога ли да избера свой собствен тип свредло?
разбира се Ние предлагаме свредла за глина, напречни свредла, карбидни свредла и крилчати свредла в зависимост от състоянието на скалата.
Q3: Предоставяте ли пълни системи SDA?
да Предлагат се кухи пръти, съединители, гайки, плочи, битове и аксесоари за фугиране.
В4: Предлага ли се анти{1}}корозионно покритие?
Да, за дългосрочни-проекти може да се добави горещо поцинковане или епоксидно покритие.
Q5: Могат ли болтовете SDA да работят с вашите сондажни машини?
да Болтовете SDA са напълно съвместими с пробивни машини Dminingwell:
