Сондаж за геоложко ядково сондиране с верижна машина

Сондаж за геоложко ядково сондиране с верижна машина

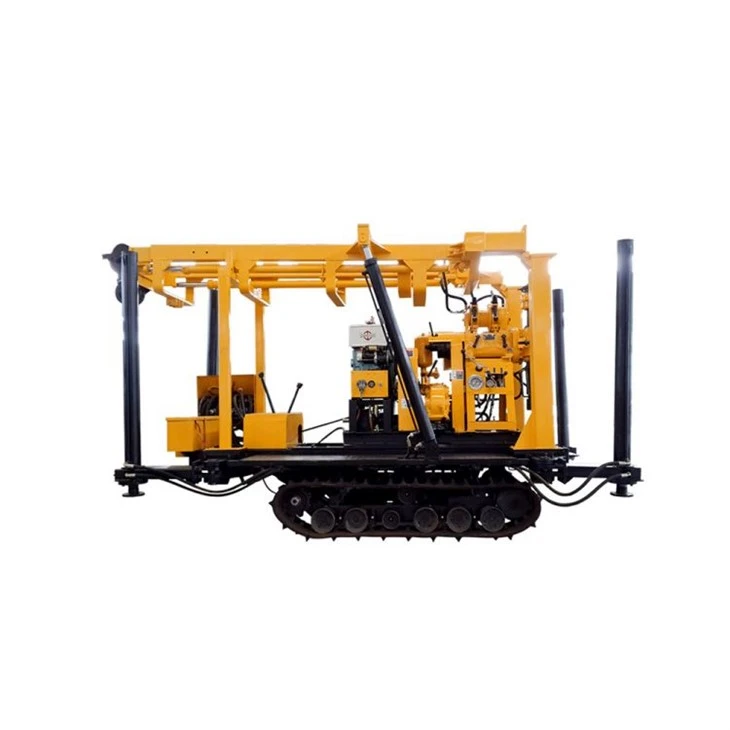

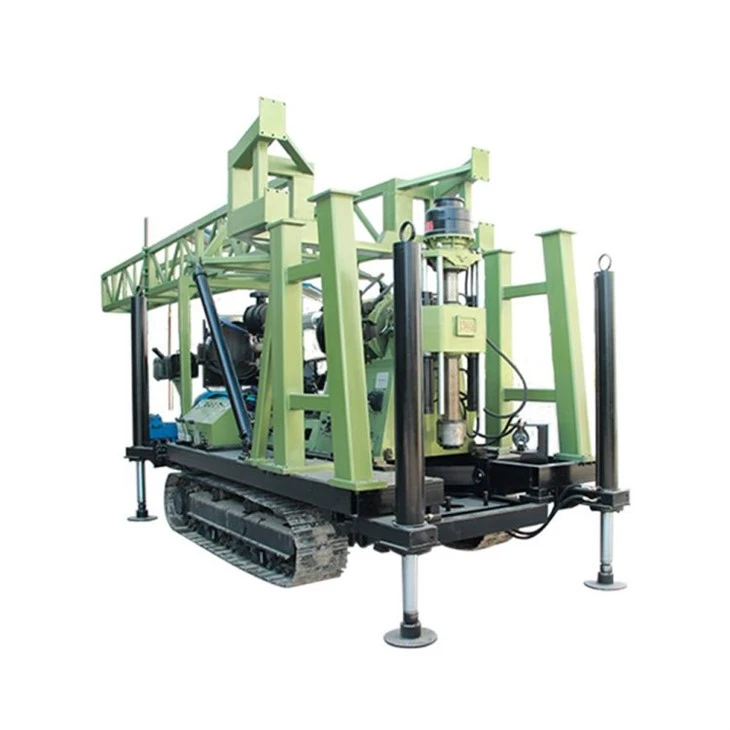

XY-44Гусеничната сондажна платформа е оборудване за ядково сондиране главно за диамантено и карбидно сондиране, което се използва главно в геологията, металургията, въглищата, хидрологията, инженерството и други индустрии и може да се използва и за инженерни геоложки проучвания , плитък добив на нефт и газ, вентилация на минни тунели, дренаж, сондиране на хидроложки кладенци и инженерно строителство на пилоти с голям диаметър.

Изпрати запитване

Изтегляне

Описание

Спецификации

Технически параметри		Спецификация на сондажна тръба (mm)	Дълбочина на пробиване (m)
Битова сондажна тръба	Вътрешен тип удебеляване	42	1400
		50	1000
		60	830
	Сърцевината на въжето	55.5	1250
		71	1000
		89	800
DCDMA сондажна тръба		BQ сондажна тръба	1300
		NQ сондажна тръба	1000
		HQ сондажна тръба	750
		PQ сондажна тръба	420
	Тип външно удебеляване	60	800
		73	500
		89	300
Ъгъл на пробиване		0 градус -360 градус
Двигател	Модел	Мощност	Скорост
Мотор	Y225S-4	37kW	1480р/мин
Дизелов двигател	КА4110	81kW	2800р/мин
Жиратор
Тип: двуцилиндрова хидравлична захранваща машина ротационен тип
Диаметър на вертикала		φ93 мм
вал през отвор
Вертикална скорост на шпиндела
Въртене напред (об/мин)		60/90/166/272/379/481/183/296/514/835/1164/1476
Задна скорост (об/мин)		63/198
Макс. въртящ момент на вертикалния вал		8000N·m
Вертикален ход		600 мм
Макс. гравитация на вертикалната ос		125KN
Макс. вертикално налягане на вала		90KN
Подемник
Тип: Планетарно задвижване, ръчна спирачка
Диаметър на теленото въже		φ18,5 мм
Капацитет на барабанно въже		95 м (навити седем слоя)
Макс. повдигаща сила на единично въже		45KN
Скорост на повдигане на стоманено въже
Линейна скорост на барабана (m/s)		0.7-2.68m/s (дванадесет степени)
Съединителят
Тип: автомобилен специален сух еднодисков фрикционен съединител
(съвпада с скоростна кутия 6T46)
Хидравличната система
Налягането на системата
Номиналното налягане		20Mpa
Най-високото налягане		25Mpa
Капацитет		20ml/r
Стелажна секция
Тип: плъзгащ тип (с плъзгаща се основа)
Обратен ход на монтажа		460 мм
Разстояние между отворите		260 мм
Размери (ДШВ)		355022003100мм
Тегло на платформата (с двигател)		6300кг

Подробности за продукта

Име на марката: miningwell
Минимално количество за поръчка: 1 комплект
Подробности за опаковката: стандартна експортна опаковка
Време за доставка: 15-20 дни
Условия на плащане: L/C, T/T, Western Union

XY-44A Crawler rock core пробиване основни характеристики

1. С повече степени на скорост на въртене (12 напред и 2 назад) и разумен диапазон на скоростта на въртене, въртящ момент при ниска скорост (до 8000 N.m), той е подходящ не само за пробиване на сплави и диамантени ядки, но и за инженерни геоложки проучвания , сондиране на хидроложки кладенци и изграждане на пилотни основи.

2. Диаметър на отвора на вертикалния вал (93 мм), двойно цилиндрово хидравлично подаване, дълъг ход (до 600 мм), силна адаптивност на процеса, особено подходящ за пробиване на въже с голям диаметър (горно пробиване), което е благоприятно за подобряване на ефективността на пробиване.

3. Приемане на трансмисия Tsinghua Wanliyang 6T46, широко съвпадаща с Foton, JAC, Kaima, Wuzheng и други модели камиони. Зряла технология, стабилно качество, силен капацитет за претоварване, следпродажбени сервизи и аксесоари в цялата страна.

4. Хидравличният патронник е затягащ с дискова пружина, освобождаващ хидравличен цилиндър, хидравличен патронник с три кухини за автоматично центриране.

5. Хидравличната настройка включва зъбна маслена помпа за подаване на масло, осигуряваща лесна инсталация, удобство за потребителя, минимално потребление на енергия, ниска температура на маслото и последователна работа. Този апарат се доставя снабден с ръчна маслена помпа; ако двигателят се повреди, ръчната помпа остава използваема за извличане на сондажни инструменти в кухината.

6. Този двигател може да бъде оборудван или с атмосферен двигател FAW TIANCHAI 4110 (81 kW), или с турбокомпресорния вариант Guangxi Yuchai 4110 (105 kW).

7. Сондажната машина, монтирана на верижен механизъм, има нисък център на тежестта, дълго разстояние на преместване (460 мм), твърдо фиксиране и стабилно високоскоростно пробиване.

8. Оборудван с антивибрационен метър, който е добър за контрол на диаметъра на отвора. По-малко дръжка за товарене и разтоварване, гъвкав транспорт.

9. Той използва верижно шаси и ходът на цилиндъра на конзолата от 1,5 м може да се зарежда автоматично, което е удобно за преместване и транспортиране.

Основно приложение

Основно използвани в области като геология, металургия, въглища, хидрология и инженерство, тези ядкови сондажни платформи са подходящи и за геоложко инженерство, проучване на плитки петролни находища и газ, вентилационни тунели на мини, дренажни системи, пробиване на хидроложки кладенци и изграждане на големи фундаментни пилоти.
